Teollisessa vedenkäsittelyjärjestelmässä, joka on riippuvainen käänteisosmoosista (RO), esisuodatuspatruunan -valitseminen ei ole vain tavanomaisen kulutustarvikkeen valinta. Vastavirtaan asennetulla patruunalla voi olla suora vaikutus kalvon käyttöikään, toimintavakauteen, huoltotiheyteen ja käsitellyn veden tuotannon kokonaiskustannuksiin.

Kaksi yleisimmin käytettyä syvyys{0}}suodatusvaihtoehtoa ovatkierretyt patruunatjasulapuhallettuja patruunoita. Ensi silmäyksellä ne voivat näyttää samanlaisilta. Molemmat on suunniteltu poistamaan suspendoituneita kiintoaineita syöttövedestä, mutta niiden valmistustapa ja tapa säilyttää epäpuhtaudet ovat melko erilaisia.

Sillä erolla on merkitystä.

Patruuna, jolla on väärät suodatusominaisuudet, voi latautua liian nopeasti, aiheuttaa nopean paine-eron nousun, päästää hienojakoisia hiukkasia kalvoon ja lopulta edistää ennenaikaista RO-kalvon likaantumista.

Joten mikä tyyppi sinun pitäisi valita?

Vastaus riippuu vähemmän patruunaan painetusta mikronimäärästä, vaan enemmän tulevan veden laadusta, epäpuhtauksien määrästä, vaaditusta suodatustarkkuudesta ja roolista, jolla patruunan odotetaan olevan esikäsittelyjärjestelmässä.

Tässä oppaassa kerrotaan käytännöllisistä eroista langalla kierrettyjen ja sulapuhallettujen patruunoiden välillä ja selitetään, missä kussakin tekniikassa on järkevintä.

RO-kalvo on suunniteltu erittäin{0}}tarkkuuteen. Sitä ei ole tarkoitettu toimimaan ensimmäisenä esteenä suuria suspendoituneiden kiintoaineiden määriä vastaan.

Hiukkaset, kuten hieno liete, ruoste, kolloidinen materiaali, hiilihiukkaset ja biologiset roskat, voivat aiheuttaa ongelmia, kun ne saavuttavat kalvoelementtejä.

Ne voivat kerääntyä kalvon pinnalle tai syöttövälikkeelle, lisätä paikallisia painehäviöitä, nopeuttaa likaantumista ja heikentää myöhempää kalvon puhdistusta.

Siksi patruunasuodatuksella on niin tärkeä rooli ennen RO-järjestelmää.

Esisuodattimen tehtävä-on yksinkertainen:poista suspendoituneet epäpuhtaudet ennen kuin ne saavuttavat RO-kalvon.

DuPontin teknisten ohjeiden mukaan RO-järjestelmissä tulee olla vähintään yksi patruunasuodatin, jonka absoluuttinen huokoskoko on alle 10 μm, ja5 μm absoluuttinen arvoyleensä suositellaan esikäsittelyn vähimmäistasoksi. Jos kolloidisen piidioksidin tai metalli{1}}silikaatin likaantuminen on huolestuttavaa, suodatus 1–3 μm:n alueella saattaa olla tarpeen.

Tässä tapauksessa ero lankapuhallttujen ja sulapuhallettujen patruunoiden välillä tulee erityisen tärkeäksi.

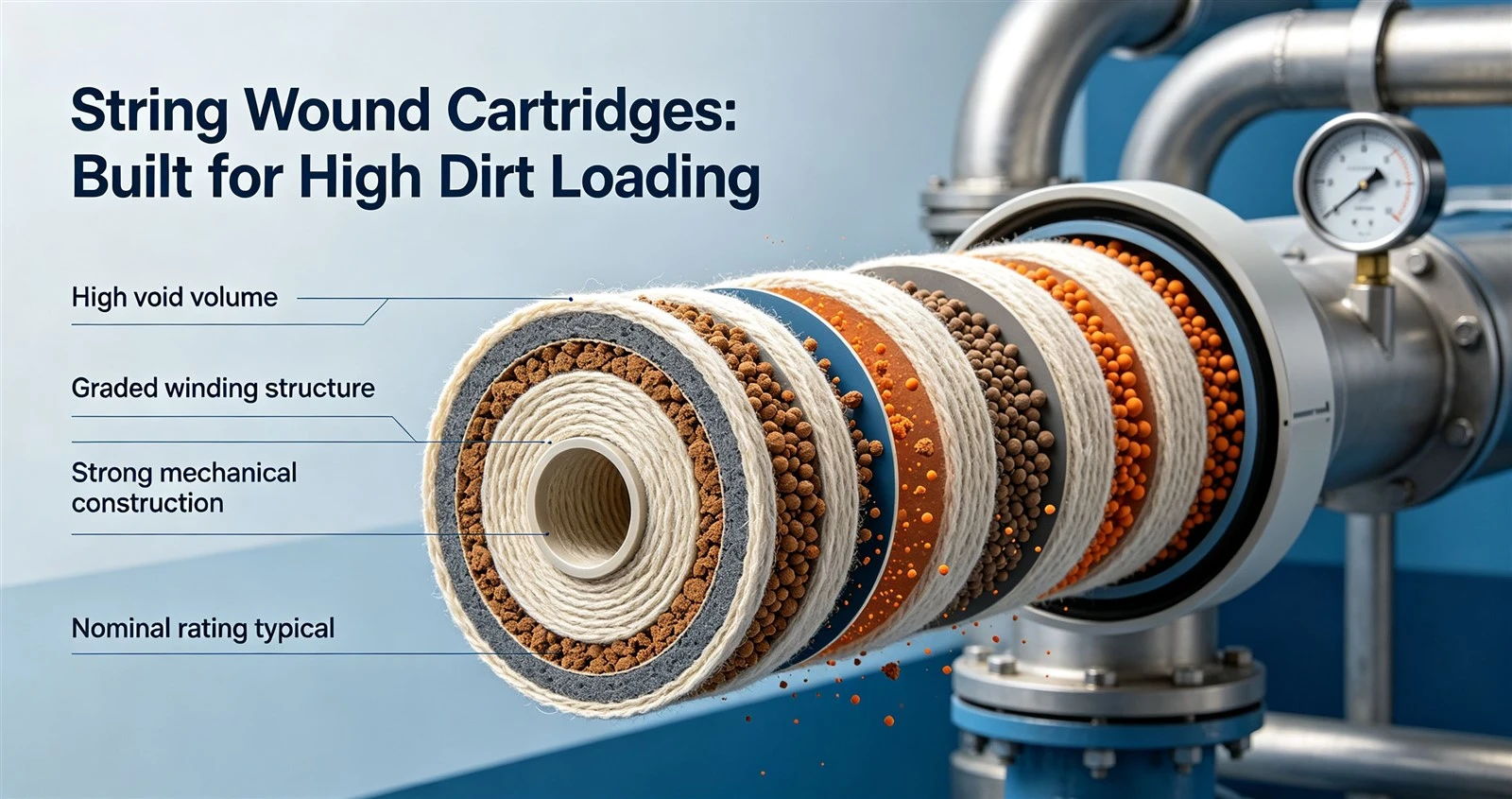

Kierretty patruuna valmistetaan kelaamalla suodatinlankaa keskiytimen ympärille. Polypropeenia käytetään laajalti, kun taas puuvillaa ja lasikuitua on saatavana tiettyihin sovelluksiin.

Käämityskuvio luo asteittain tiukemman suodatusrakenteen ulkopuolelta ydintä kohti. Suuremmat hiukkaset vangitaan ulompiin kerroksiin, kun taas pienemmät epäpuhtaudet tunkeutuvat syvemmälle patruunaan ennen kuin ne jäävät loukkuun.

Tämä syvyys{0}}suodatusrakenne antaa kierretyille patruunoille yhden suuren edun: ne voivat sitoa huomattavan määrän likaa ennen kuin ne ladataan täyteen.

Päärajoitus: Suodatusluokituksen vakaus

Suurin huomioitava tekijä käytettäessä kierrettyjä patruunoita RO-suojaukseen ei ole lian-pidätyskyky. Se onluotettavuus.

Koska suodatinmateriaali koostuu fyysisesti kierretystä langasta pysyvästi sidotun kuitumatriisin sijaan, rakenne voi muuttua hieman käyttöpaineen alaisena. Joissakin olosuhteissa lankakerrokset voivat erota tai siirtyä, jolloin nimellisarvoa pienemmät hiukkaset voivat kulkea läpi.

Tästä syystä kierretyt patruunat määritetään yleensä käyttämällänimelliset suodatusarvotabsoluuttisten arvioiden sijaan.

Tämä ero on tärkeä sovelluksissa, joissa lopullisen patruunan on varmistettava erittäin tasainen hiukkasten poisto kalvon suojaamiseksi.

Tyypilliset sovellukset lankahaavapatruunoille

Kierretyt patruunat sopivat erityisen hyvin:

• Karkea esikäsittely RO-järjestelmille
• Korkean{0}}sameuden syöttövesi
• Vesi, jossa on paljon suspendoituneita{0}}kiintoaineita
• Meriveden suolanpoiston esikäsittely
• Öljyisiä tai suhteellisen viskooseja nesteitä
• Sovellukset, joissa korkea lian{0}}pidätyskyky on tärkeämpää kuin loppuvaiheen-suodatustarkkuus

Näissä tilanteissa patruuna on usein tehokkain, kun sitä käytetään ensimmäisenä suodatusvaiheena eikä viimeisenä esteenä juuri ennen RO-kalvoa.

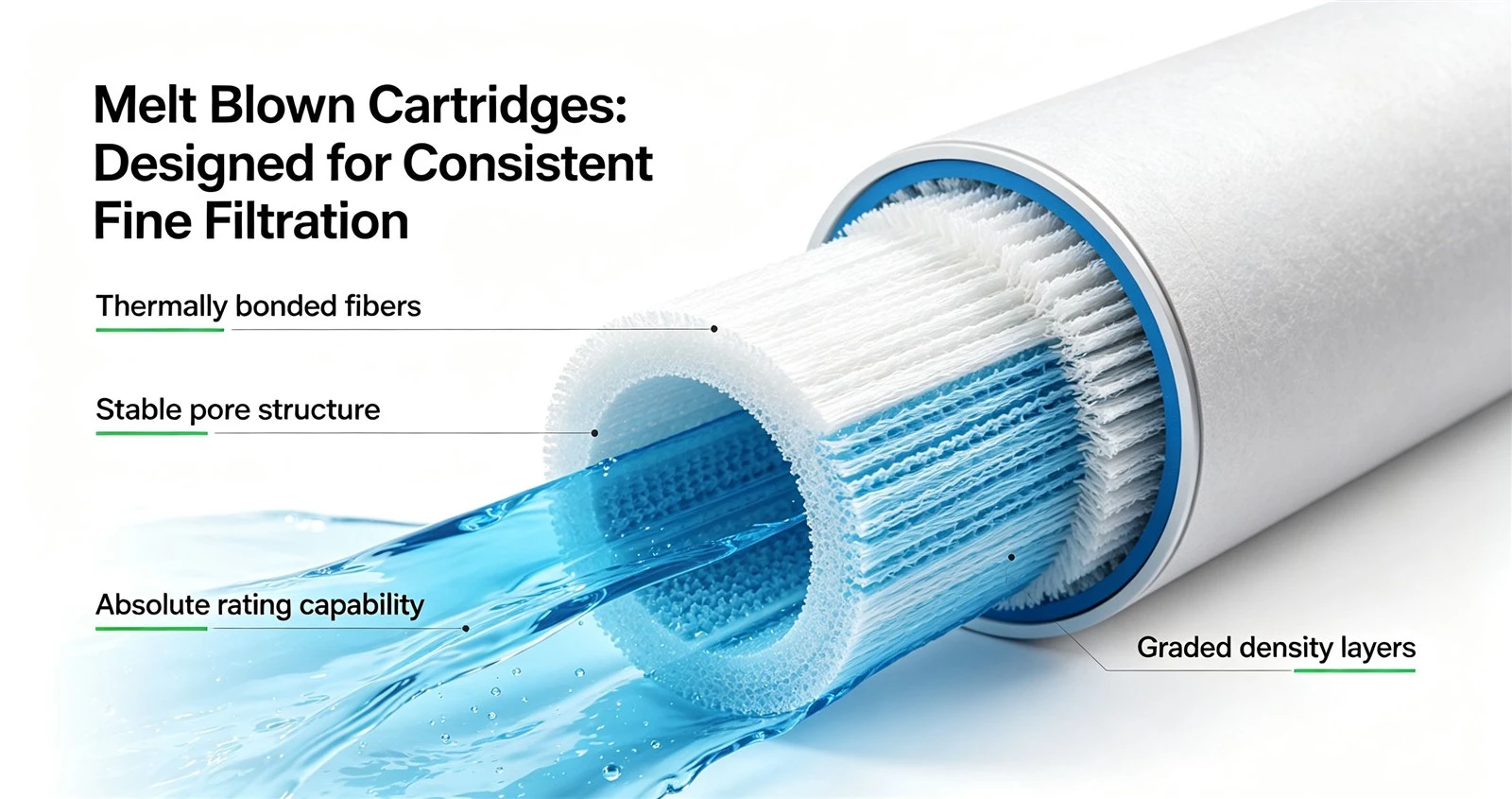

Sulapuhalletut patruunat käyttävät erilaista lähestymistapaa.

Valmistuksen aikana polypropeenihartsia kuumennetaan, kunnes se sulaa, ja puristetaan sitten hienojen kehruurenkaiden läpi. Suurinopeuksinen kuuma ilma venyttää polymeerin erittäin hienoiksi kuiduiksi. Kun kuidut jäähtyvät, ne sitoutuvat toisiinsa muodostaen kolmiulotteisen huokoisen rakenteen.

Toisin kuin jotkut muut suodatusaineet, prosessi ei vaadi sideaineita tai kemiallisia lisäaineita.

Tuloksena on patruuna, jossa on vakaa kuitumatriisi ja kontrolloitu huokosrakenne.

Mitä ovat vaihto{0}}

Sulapuhalletut patruunat eivät ole automaattisesti paras vaihtoehto jokaiseen käyttötarkoitukseen.

Niiden valmistuskustannukset voivat olla jonkin verran korkeammat kuin tavanomaisten lankapatruunoiden. Ne eivät myöskään välttämättä tarjoa samaa lian-pidätyskykyä kuin narulle kierretty patruuna, kun syöttövesi sisältää poikkeuksellisen suuren pitoisuuden suspendoituneita kiintoaineita.

Siksi sulapuhalletut patruunat toimivat usein parhaiten, kun raskaampaa hiukkaskuormaa on jo vähennetty ylävirran suodatusvaiheessa.

Tyypilliset sovellukset sulapuhalletuille patruunoille

Niitä käytetään yleisesti:

• Lopullinen tai suojasuodatus ennen RO-kalvoja
• Tarkka vedenkäsittely
• Puhtaan veden tuotanto
• Ultrapuhdas veden esikäsittely
• Ruoan ja juoman nesteiden suodatus
• Farmaseuttiset ja muut sovellukset, jotka edellyttävät johdonmukaista hienojen{0}}hiukkasten poistoa

Tekniset tiedot ja suorituskykyalueet voivat vaihdella kasetin rakenteen, materiaalilaadun, käyttöolosuhteiden ja valmistajan teknisten tietojen mukaan.

Monissa teollisissa RO-järjestelmissä varsinainen kysymys ei ole siitä, käytetäänkö lankapuhallttuja vai sulapuhallettuja patruunoita.

Kyse on siitä, pitäisikö järjestelmän käyttäämolemmat.

Kaksi{0}}vaiheinen patruunajärjestely voi hyödyntää kunkin tekniikan vahvuuksia.

Vaihe 1: String Wound patruuna karkeasuodatusta varten

Ensimmäiseksi patruunavaiheeksi voidaan asentaa nauhakierretty patruuna alueella 10–25 μm.

Sen suuri lika{0}}pidätyskyky mahdollistaa sen, että se sieppaa suuren osan saapuvasta sedimentistä ja suspendoituneista aineista ennen kuin vesi saavuttaa hienomman suodattimen.

Tämä vähentää loppupään patruunaan kohdistuvaa epäpuhtauksien määrää ja voi pidentää sen käyttöikää.

Se tarjoaa myös taloudellisen tavan käsitellä syöttövettä suhteellisen raskaalla hiukkaskuormalla.

Vaihe 2: Sulapuhallettu patruuna hienosuodatusta varten

1–5 μm:n sulapuhallettu patruuna voi sitten toimia viimeisenä patruunan suodatusvaiheena ennen RO-kalvoa.

Koska sen kuitumatriisi on termisesti sidottu ja sen suodatusluokitus voidaan määrittää absoluuttisesti, se tarjoaa tasaisemman suojan hienoja hiukkasia vastaan, jotka muuten voisivat päästä kalvoon.

Tuloksena on tasapainoisempi esikäsittelystrategia:

kierretty patruuna käsittelee tilavuutta, kun taas sulapuhallettu patruuna käsittelee tarkkuutta.

Tämä järjestely voi vähentää hieno-suodattimen vaihdon tiheyttä tinkimättä RO-kalvon suojaamiseen vaadittavasta hiukkasten poistotasosta.

Molempien valmistajanakierretyt ja sulapuhalletut suodatinpatruunat, ANDAkäyttää teknologianeutraalia lähestymistapaa{0}}kasettien valintaan.

Ei ole olemassa yhtä patruunamallia, joka olisi ihanteellinen jokaiselle vesilähteelle.

Syöttöveden-laatu, suspendoituneiden-kiintoaineiden pitoisuus, järjestelmän virtausnopeus, käyttöpaine, kemiallinen yhteensopivuus, kotelon kokoonpano ja vaadittu suodatustaso vaikuttavat kaikki asianmukaiseen patruunan spesifikaatioihin.

ANDAnkierretyt patruunatvalmistetaan erittäin{0}}puhtaalla polypropeenisuodatinlangalla ja tarkkuuskäämitystekniikalla. Saatavilla olevat kokoonpanot kattavat arvot 0,5–150 µm ja pituudet 5–40 tuumaa PP- ja ruostumattomasta -teräksestä valmistettujen ydinvaihtoehtojen kanssa.

Niiden suuri lian{0}}pidätyskyky ja vahva mekaaninen rakenne tekevät niistä sopivia sovelluksiin, kuten korkean-sameuden, karkean RO-esikäsittelyn ja meriveden suolanpoiston esikäsittelyyn.

Sovelluksiin, joissa tarvitaan johdonmukaisempaa hienosuodatusta, ANDA'sPP sulapuhalletut patruunatne on valmistettu 100-prosenttisesta neitsytpolypropeenista käyttämällä lämpösulatus{1}}puhallustekniikkaa.

Asteittainen{0}}tiheysrakenne on suunniteltu tarjoamaan vakaa suodatusteho ilman sideaineita tai lisäaineita. Niiden polypropeenirakenne tarjoaa myös laajan kemiallisen yhteensopivuuden ja tukee sovelluksia, kuten RO-suojasuodatusta, puhtaan veden tuotantoa sekä elintarvikkeiden ja juomien käsittelyä.

Sen sijaan, että ANDA käsittelee kahta patruunatyyppiä kilpailevina tuotteina, se pyrkii sovittamaan patruunan suunnittelun todelliseen suodatustehtävään.

Kun valitaan patruuna RO-esikäsittelyjärjestelmään, pelkän mikroniluvun katsominen voi olla harhaanjohtavaa.

Kaksi patruunaa, joilla on sama nimellinen mikroniluokitus, voivat käyttäytyä hyvin eri tavalla, kun ne altistetaan todelliselle käyttöpaineelle ja todelliselle epäpuhtaudelle.

Tärkeimmät kysymykset ovat:

• Onko ilmoitettu luokitus nimellinen vai absoluuttinen?
• Kuinka paljon kiintoainetta syöttövesi sisältää?
• Kuinka nopeasti paine-ero nousee?
• Käytetäänkö patruunaa karkea--tai loppuvaiheen suodatukseen?
• Minkä tason hiukkasten poistoa RO-kalvo vaatii?
• Mitkä ovat käyttöpaine, lämpötila ja kemialliset olosuhteet?
• Kuinka usein patruuna voidaan vaihtaa taloudellisesti?

Näihin kysymyksiin vastaaminen tarjoaa paljon paremman perustan patruunan valinnalle kuin pelkän hinnan tai mikroniarvojen vertailu.

Kierretyt ja sulapuhalletut patruunat on suunniteltu erilaisiin suodatusprioriteettiin.

Kierretyt patruunat erottuvat joukosta, kun suurin haaste on raskas hiukkaskuorma. Niiden suuri lian-pidätyskyky, mekaaninen lujuus ja suhteellisen alhaiset kustannukset tekevät niistä tehokkaita karkeassa esikäsittelyssä.

Sulapuhalletut patruunat sopivat paremmin sovelluksiin, joissa suodatuksen tarkkuus ja luokituksen vakaus ovat kriittisiä. Niiden lämpösidottu kuiturakenne ja käytettävissä olevat absoluuttiset arvot tekevät niistä erityisen hyödyllisiä viimeisenä suojana RO-kalvoa edeltävänä suojana.

Monissa kaupallisissa ja teollisissa RO-järjestelmissä käytännöllisin ratkaisu ei ole valita yhtä tekniikkaa toisen kustannuksella. Akierretty patruuna karkeaa suodatusta varten ja sen jälkeen sulapuhallettu patruuna hienosuodatusta vartenvoi tarjota paremman tasapainon epäpuhtauksien kapasiteetin, suodatustarkkuuden, käyttökustannusten ja kalvosuojauksen välillä.

Viime kädessä patruunan valinnan tulee perustua todellisiin syöttö{0}}vesiolosuhteisiin ja kunkin suodattimen tehtävään.

Jos arvioit RO-järjestelmän patruunavaihtoehtoja,ANDAvoi auttaa sovittamaan oikean patruunan rakenteen, mikronimäärän, mitat ja ydinmateriaalin käyttötarpeisiisi.
